D9700の分解手順

JUKIシュプール
職業用ヒザ上げレバーが動かない



JUKIシュプールTL25のヒザ上げレバーが動かんぞなもし!
ご注意!/わからなくなって、今日はもう、やめる!という時は、一旦組み上げてから終了しましょう。
1
ベットカバー

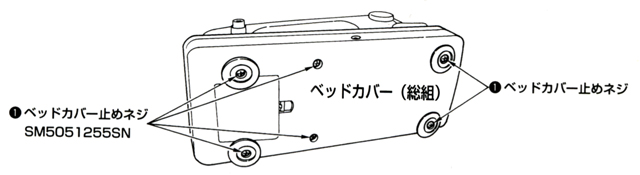

まず、ミシンを、やさしく倒します(ゴン!ってのはあかんよ!)
倒した向こう側に座布団を敷くとイイヨ!
但し、手差しオイルがこぼれるかもしれないので
ビニールも敷いてね。

2
裏側から見た図

おお!、色々部品がありまんがな!

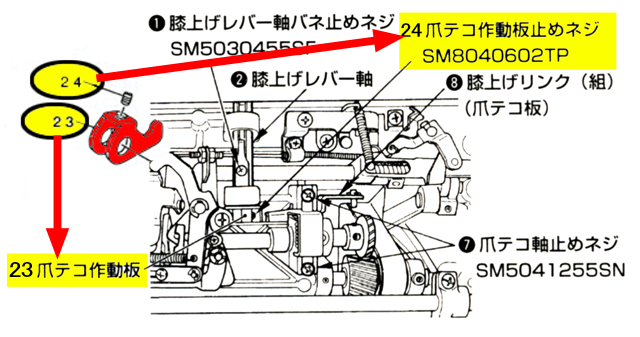

膝(ヒザ)上げレバーが挿入される先に
No23-爪テコ差動板があります。
それが、No24-爪テコ差動板止めネジで止まっています。
これが、緩んでいる場合が多く見られます。
No24-爪テコ差動板止めネジの種類は、6角レンチで止めるネジの場合と、通常jのマイナスネジの場合があります。

3

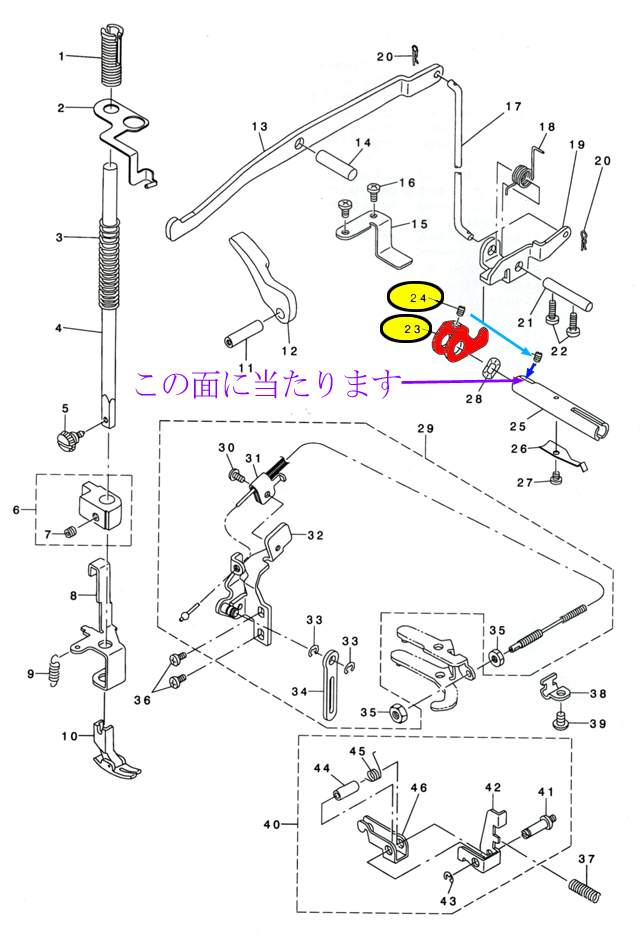

押さえ上げ機構全体

No24-爪テコ差動板止めネジは、その先の軸に当たり止まっています。
ここで、あいての軸に、フラットテーパ(平らに)になっている部分があり、
そこに当たっているこを確認してください。
但し、機種によっては、テーパに当たらないタイプもございます。

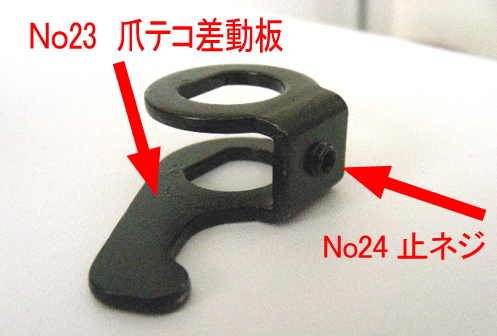

爪テコ差動板

このパーツが
爪テコ差動板でんがな!

確認できたら、ギュ!って、締めます。

出来上がったら、今までと逆に、ベットカバーを取り付けて、
組み上げてください。
