D9700の分解手順

JUKIシュプール
職業用ヒザ上げレバーが動かない



D9700の分解手順
ご注意!/わからなくなって、今日はもう、やめる!という時は、一旦組み上げてから終了しましょう。
1

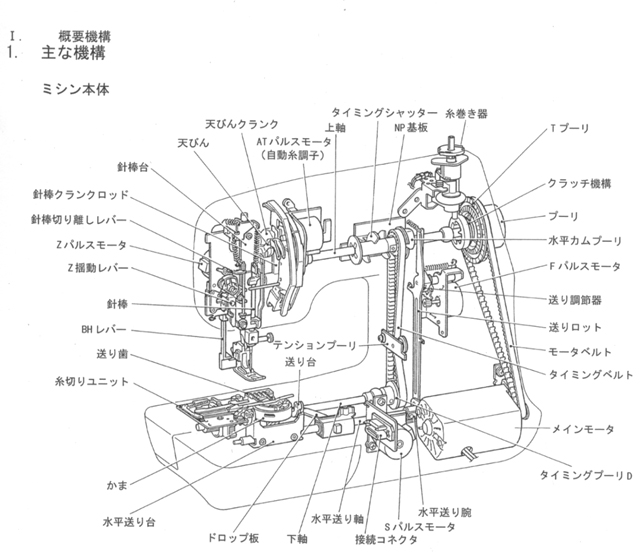

主な機構を投資図で表しています。
この図を見て、全体のイメージを掴んで下さい。
2

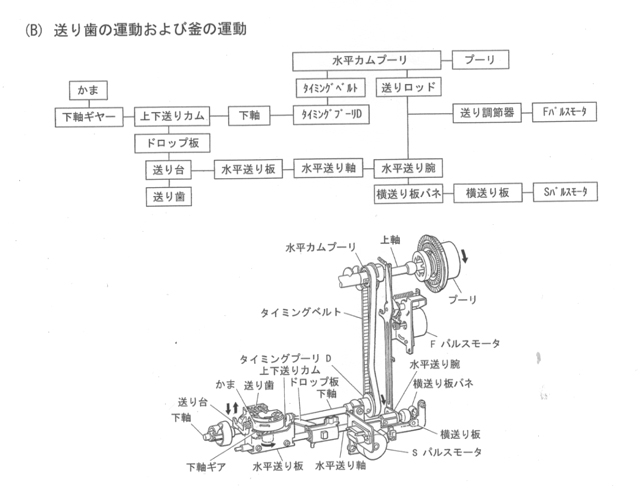

えてして、送り関係の不具合もございます。
3

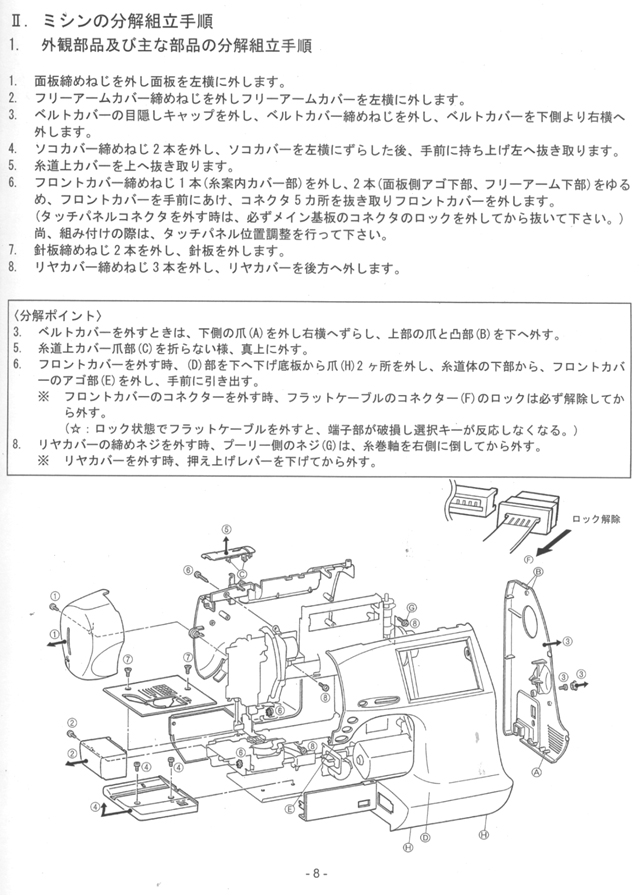

ここから、分解手順の始まりです。
外装カバー関係を外します。
ここで、無理に外すと、外装関係の引っ掛けるツメが折れたりしますので、そっと外してください。
おかしい?!、硬いと思ったら、何度もその時点での確認作業を行うこと。
4

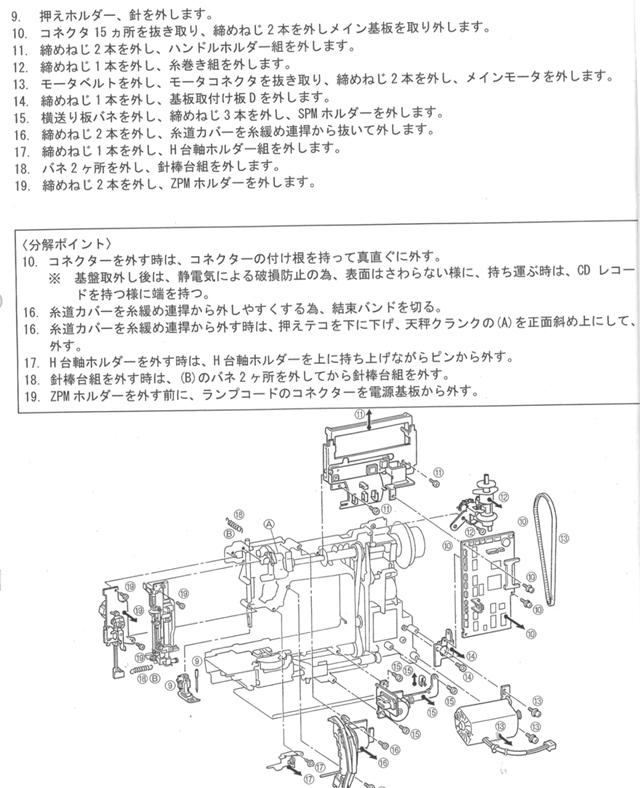

これは、メーカーの分解手順ですので、
この部分で、必要の無いものは、外してはいけません。
5

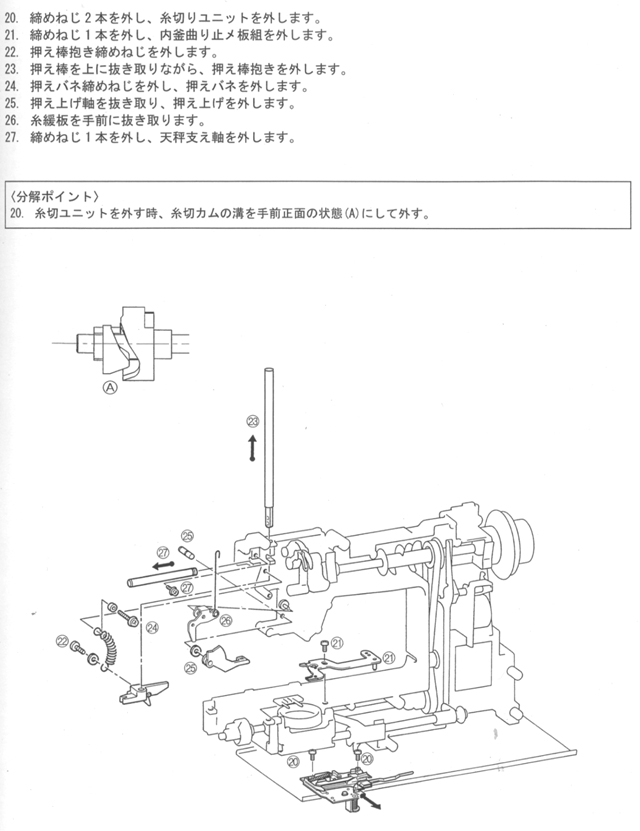

ここが、糸切り機構関係です。
この部分も外さないで、動きだけ確認をします。
